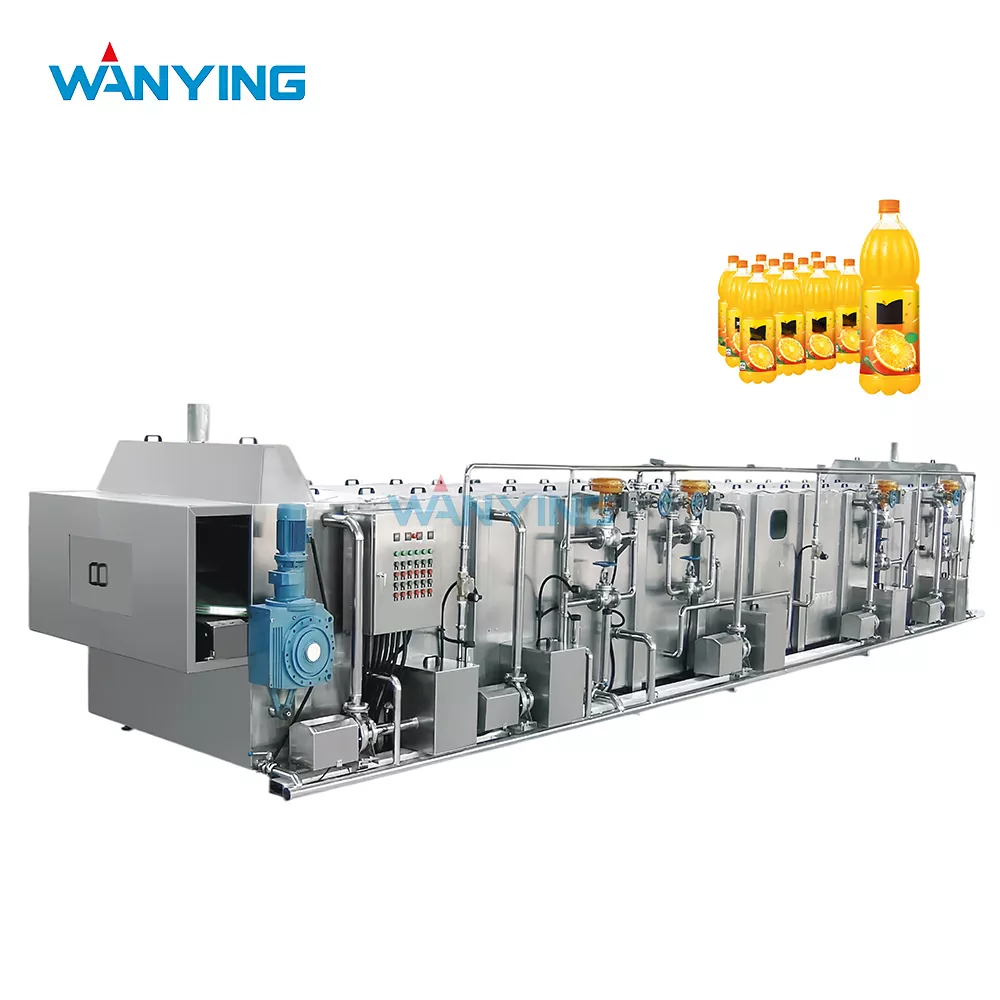

Туннельный пастеризатор

Эта машина, оснащенная модульными распылительными стержнями, независимыми зонами контроля температуры и конструкцией из нержавеющей стали, соответствующей пищевым гигиеническим стандартам, обеспечивает постоянную летальность (PU – пастеризационные установки) для каждого контейнера, будь то стеклянные бутылки, ПЭТ, банки или стоячие пакеты. Благодаря системам рекуперации энергии, которые уменьшают тепловые потери, и конвейерам с регулируемой скоростью, которые адаптируются к различным производственным ритмам, туннельный пастеризатор Wanying предлагает баланс безопасности пищевых продуктов, эксплуатационной эффективности и долгосрочной надежности, что сделало его надежным выбором в конкурентной сфере пищевой промышленности Китая.

Обзор продукта – наука бережного хранения

1 Что такое туннельный пастеризатор?

Туннельный пастеризатор представляет собой непрерывную конвейерную систему термической обработки, в которой заполненные и запечатанные контейнеры проходят через ряд зон распыления нагретой воды, за которыми следуют зоны охлаждения. Температуру продукта постепенно повышают до целевого уровня пастеризации (обычно 72–95°C в зависимости от pH продукта и микробной нагрузки), выдерживают в течение заданного времени, а затем постепенно охлаждают до температуры окружающей среды перед выходом. Этот градуированный тепловой профиль предотвращает тепловой удар, который может привести к разрушению стекла или нарушению герметичности, гарантируя при этом, что внутренняя температура каждого контейнера достигает необходимой летальности.

Конструкция Ваньина включает в себя независимо управляемые зоны распыления (обычно 5–8 зон), каждая из которых оснащена специальными рециркуляционными насосами, теплообменниками и датчиками температуры. Такая зональная архитектура позволяет точно настраивать тепловую кривую в соответствии с конкретными характеристиками теплопередачи различных материалов контейнера и вязкостей продукта.

2 Почему стоит выбрать Wanying?

3 Технические характеристики (стандартная модель – 5 зон)

Почему лидеры отрасли выбирают Wanying: производительность за рамками спецификаций

1 Основан на многолетнем опыте термической обработки

Туннельная пастеризация не является универсальным процессом. Термическая динамика, которая работает для прозрачного яблочного сока в стеклянной бутылке емкостью 330 мл, принципиально отличается от той, которая требуется для вязкого устричного соуса в ПЭТ-контейнере емкостью 500 мл или для рассола из ферментированного соевого творога с высоким содержанием соли в керамической банке. С 2010 года команда инженеров Wanying обнаружила и устранила эти проблемы на более чем 85 пастеризаторах, обслуживая клиентов в секторах производства фруктовых соков, молочных продуктов, приправ и ферментированных пищевых продуктов.

Такой глубокий опыт означает, что мы не просто поставляем стандартную машину с типовым температурным профилем. Вместо этого мы начинаем каждый проект с этапа характеристики продукта, на котором анализируем:

· pH продукта, вязкость и содержание растворимых твердых веществ

· Материал контейнера, толщина стенок и теплопроводность.

· Температура розлива на входе производственной линии и требования к упаковке на выходе

· Доступное давление пара на объекте, температура охлаждающей воды и ограничения по занимаемой площади.

Только после этого анализа мы предлагаем конфигурацию зон, расположение форсунок и диапазон скоростей конвейера. Такой консультативный подход помог клиентам избежать дорогостоящих регулировок методом проб и ошибок после установки — распространенной проблемы при работе со стандартным оборудованием.

2 специализированных инженерных решения для требовательных категорий продуктов питания

В нашу техническую команду входят инженеры пищевой промышленности, которые понимают микробиологические цели для различных категорий продуктов. Например:

· Продукты с низкой кислотностью (молоко, соевое молоко, овсяные напитки) – требуют 5-кратного снижения количества спор Clostridium botulinum, что требует внутренней температуры 85–95°C с точным временем выдержки. Наши туннельные пастеризаторы оснащены расширенными зонами хранения и резервными датчиками температуры, чтобы гарантировать такую ​​смертность.

· Продукты с высоким содержанием кислоты (фруктовые соки, соусы на основе уксуса) – нацелены на инактивацию дрожжей и плесени при температуре 72–78°C, где чрезмерная пастеризация может вызвать появление привкуса готовой продукции. Мы разрабатываем более короткие секции хранения с быстрым охлаждением для сохранения свежести.

· Солесодержащие продукты (творог, маринованные овощи) – создают риск коррозии и изменяют скорость теплопередачи. Мы используем дуплексную нержавеющую сталь для компонентов распыления и регулируем размер капель распыления, чтобы обеспечить равномерное распределение тепла через слой рассола.

Помимо термических профилей, мы решаем практические производственные задачи:

· Предотвращение повреждения этикеток – наши распылительные форсунки расположены под углом, чтобы избежать прямого воздействия на приклеенные или термоусадочные этикетки.

· Предотвращение деформации колпачка – мы ограничиваем давление распыления в первой зоне предварительного нагрева, чтобы предотвратить повышение внутреннего давления.

· Минимизация образования пятен от воды – в нашей зоне окончательного ополаскивания используется деионизированная вода с сушкой воздушным ножом в качестве дополнительного дополнения.

3 Инжиниринг, поддерживаемый ведущими партнерскими организациями по производству компонентов

Надежность туннельного пастеризатора во многом зависит от качества его компонентов управления, датчиков и обработки жидкостей. Политика закупок Wanying отдает предпочтение признанным мировым брендам, эффективность которых мы проверили за годы эксплуатации. Наша стандартная спецификация включает в себя:

· ПЛК и HMI Siemens – для стабильной логической обработки и интуитивно понятного интерфейса оператора.

· Датчики температуры и бесконтактные переключатели Omron — для точного измерения температуры без дрейфа

· Рециркуляционные насосы Grundfos – известны своей надежностью и энергоэффективностью в непрерывном режиме.

· Пластинчатые теплообменники – изготовлены в соответствии со стандартами проектирования Альфа Лаваль, с возможностью цельносварной конструкции для коррозионно-активных условий эксплуатации.

· Распылительные форсунки – изготовлены из износостойкой нержавеющей стали 316L, размеры отверстий выбираются для каждой зоны для обеспечения оптимального распыления.

Такая стратегия компонентов гарантирует, что наши пастеризаторы сохраняют калибровку и механическую целостность в течение многих лет круглосуточной работы. Более того, поскольку эти бренды имеют глобальные дистрибьюторские сети, наши клиенты могут приобретать запасные части на месте, что снижает риски простоя и зависимость от одного поставщика.

4. Рабочие характеристики подтверждены тщательными заводскими испытаниями и испытаниями на объекте.

Доверие к системе пастеризации необходимо завоевывать благодаря наглядным результатам, а не просто печатным спецификациям. Компания Wanying следует трехэтапному протоколу проверки для каждого туннельного пастеризатора:

Этап 1 – Заводское испытание распределения тепла:

Перед отправкой мы устанавливаем 16 термопарных датчиков по ширине конвейера на трех разных высотах (внизу, посередине и вверху контейнера). Машина работает с контейнерами, наполненными водой, на нормальной рабочей скорости, и мы фиксируем изменения температуры во всех зонах. Критерий приемки: максимальное отклонение ±0,5°C от заданного значения в любом месте расположения датчика.

Этап 2 – Бактериологическая валидация на месте:

После установки мы работаем с вашей командой по обеспечению качества, чтобы пропустить через машину реальный продукт. Мы берем образцы перед пастеризацией и после пастеризации с разных позиций на конвейере и отправляем их в аккредитованную лабораторию для общего подсчета чашек и тестирования на конкретные патогены. Мы не передаем машину до тех пор, пока не будут последовательно достигнуты необходимые цели по сокращению бревна.

Этап 3 – Долгосрочный мониторинг эффективности:

Мы оборудуем каждую машину системой регистрации данных, которая записывает температуру зоны, скорость конвейера и давление насоса каждые 30 секунд. Эти данные можно экспортировать для отслеживания партии, а также к ним могут получить удаленный доступ наши сервисные инженеры, которые заранее предупреждают вас о тенденциях, которые могут указывать на износ сопел или загрязнение теплообменника.

Эта система проверки дает нашим клиентам документированные доказательства возможностей машины, что важно для их собственных проверок регулирующих органов и сертификации качества клиентов.

5. Послужной список, который говорит сам за себя

Самые убедительные отзывы о нашей разработке дают клиенты, которые возвращаются к нам за дополнительным оборудованием. Более 40% заказов на наши туннельные пастеризаторы поступают от существующих клиентов, которые расширяют свои линии или заменяют старые машины других марок. Эти постоянные клиенты приводят три последовательные темы:

· Стабильное качество продукции – различия во вкусе, цвете и сроке хранения от партии к партии существенно сокращены.

· Снижение эксплуатационных расходов – наша система рекуперации тепла обычно снижает расход пара на 18–22 %, а наши долговечные распылительные форсунки требуют замены только каждые 18–24 месяца (по сравнению с 6–12 месяцами у конкурентов).

· Надежная послепродажная поддержка — наши инженеры отвечают на запросы удаленной диагностики в течение 2 часов в рабочее время, и мы поддерживаем стратегический запас критически важных запасных частей на нашем заводе в Хубэе для быстрой отправки.

Мы также гордимся тем, что некоторые из наших пастеризаторов были включены в тематические исследования, опубликованные китайскими ассоциациями пищевой промышленности, что отражает признание нашего технического вклада в отрасли в целом.

Основные компоненты и гарантия качества

1 система прецизионного распыления

Сердцем туннельного пастеризатора является его распределительная сеть распыления. Компания Wanying использует полноконусные спиральные форсунки, расположенные в шахматном порядке с перекрытием для достижения 100% покрытия по ширине конвейера. Насадки изготовлены из износостойкой нержавеющей стали и легко снимаются для очистки или замены.

В каждой зоне есть:

· Независимый рециркуляционный насос (Grundfos или аналогичный)

· Пластинчатый теплообменник (Альфа Лаваль или отечественный высококачественный) для точной регулировки температуры.

· Автоматические сливные клапаны, которые открываются при остановке машины, чтобы предотвратить перегрев стационарных продуктов.

· Расходомеры для контроля объема распыления в каждой зоне, предупреждающие операторов о возможном засорении.

2 Конвейерная система

Конвейер состоит из:

· Армированная пластиковая модульная лента (или проволочная сетка из нержавеющей стали для более тяжелых контейнеров)

· Направляющие с низким коэффициентом трения для предотвращения опрокидывания бутылки.

· Принудительные ведущие звездочки с защитой от люфта для точного контроля скорости.

· Спрей для мытья ленты на обратном пути, чтобы поддерживать чистоту нижней части ленты.

3 Контроль и мониторинг

ПЛК Siemens с 7-дюймовым ЧМИ обеспечивает:

· Отображение в реальном времени заданного значения и фактической температуры каждой зоны.

· Графики исторических тенденций для аудитов качества

· Журналы сигналов тревоги с руководствами по диагностическому устранению неполадок.

· Защищенное паролем управление рецептами для до 30 различных продуктов.

Дополнительные обновления включают в себя:

· Термопринтер для отчетов по партиям

· Удаленный доступ через модем 4G для наших сервисных инженеров для проведения диагностики

· Модуль мониторинга энергии для отслеживания потребления пара и электроэнергии за смену

Эксплуатационные преимущества – помимо простой пастеризации

1 Энергоэффективность благодаря интеллектуальному дизайну

Туннельный пастеризатор Wanying рекуперирует отходящее тепло из зон охлаждения и перенаправляет его в зоны предварительного нагрева с помощью противоточной системы циркуляции воды. Это снижает потребность в свежем паре на 18–22% по сравнению с традиционными конструкциями. Кроме того, оросительная вода непрерывно фильтруется и используется повторно, что позволяет сократить расход воды примерно на 40%.

2. Снижение потерь продукта

К особенностям бережного обращения относятся:

· Синхронизация подачи с наполнителем выше по потоку для предотвращения столкновения бутылок

· Градуированные зоны ускорения, соответствующие движению продукта

· Поддоны для сбора капель под каждой зоной, которые улавливают конденсат и возвращают его в систему, предотвращая образование пятен от воды на контейнерах.

3 Упрощенное обслуживание

Удобные в обслуживании функции:

· Распашные дверцы со смотровыми окнами в каждой зоне

· Быстроразъемные соединения насадок для очистки

· Наклонные днища резервуаров с центральными сливными отверстиями для облегчения операций CIP (очистка на месте).

· Корпуса подшипников с пресс-масленками, вынесенными наружу машины.

Реальные варианты использования – разнообразные приложения

Вариант использования 2. Завод по производству соевого соуса и уксуса в провинции Гуандун. Этот производитель приправ производит темный соевый соус и выдержанный уксус в стеклянных бутылках емкостью 500 мл. Их предыдущий метод пастеризации включал ванну с горячей водой с непостоянным контролем температуры, что приводило к изменению вкуса и случайному взрыву бутылки.

Решение:

· Установлен 6-зонный туннельный пастеризатор (Предварительный нагрев 55°С → 65°С → 78°С → 82°С → 75°С → 45°С)

· Настроенная скорость конвейера для общего времени ожидания 18 минут.

· Добавлены датчики pH для контроля кислотности технологической воды (уксус может разъедать стандартные сопла; мы использовали кислотостойкую нержавеющую сталь 316L)

Результаты:

· Оценка постоянства вкуса (по данным сенсорной комиссии) улучшена с 75 до 91 из 100.

· Случаи взрыва бутылок: ноль за 6 месяцев

· Производственная мощность увеличена с 8 000 до 15 000 бутылок в смену без увеличения площадей.

· Машина была полностью интегрирована с существующей этикетировочной машиной и струйным принтером, создавая единую линию.

Вариант использования 3. Компания по производству кокосовой воды и напитков на растительной основе на Хайнане Производителю чистой кокосовой воды и овсяного молока требовалась пастеризация, которая не приводила бы к термической обработке и не изменяла свежий вкус их продуктов. Они попробовали системы ультрапастеризации, но сочли их слишком агрессивными для нежных белков кокосовой воды.

Решение:

· 8-зонный пастеризатор индивидуальной конструкции с более пологой температурной кривой:

o Предварительный нагрев 1: 42°C, Предварительный нагрев 2: 52°C, Предварительный нагрев 3: 62°C, Выдержка: 72°C (длительная), Охлаждение 1: 60°C, Охлаждение 2: 48°C, Охлаждение 3: 35°C, Последнее ополаскивание: 25°C

· Использована дезоксигенированная распыляемая вода для уменьшения окислительной деградации ароматических соединений.

· Установлены кислородные датчики в системе контроля над свободным пространством

Исход:

· Общее количество чашек уменьшено с >1000 КОЕ/мл до <10 КОЕ/мл (соответствие экспортным стандартам)

· Срок годности продукта увеличен с 90 до 180 дней без консервантов.

· Теперь клиент экспортирует на рынки Юго-Восточной Азии и Ближнего Востока с полными отчетами о отслеживании каждой партии.

· Окупаемость инвестиций достигается за 14 месяцев.

Вариант использования 4. Переработчик рассола ферментированного творога (тофу) в провинции Сычуань. Ферментированный творог, упакованный в стеклянные банки, наполненные рассолом, представляет собой уникальную задачу: рассол имеет высокое содержание соли (8–12%) и низкий уровень pH (4,2–4,5), что вызывает коррозию стандартной нержавеющей стали и влияет на скорость теплопередачи.

Решение:

· Распылительные стержни и теплообменники из супердуплексной нержавеющей стали (2205) для защиты от коррозии

· Расширенная зона предварительного нагрева для постепенного повышения температуры рассола, предотвращая отделение жира от творога тофу.

· Более низкая температура пастеризации (76°C) с более длительной выдержкой (25 минут) для сохранения характерной мягкой текстуры.

Результаты:

· Через 18 месяцев в системе распыления не наблюдалось коррозии (ранее форсунки заменялись каждые 6 месяцев).

· Сохранение текстуры оценено командой контроля качества на «отлично».

· Время простоя на очистку сокращено с 4 часов в неделю до 1,5 часов в неделю благодаря улучшенной конструкции CIP.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как туннельный пастеризатор Wanying обрабатывает контейнеры разных размеров и материалов, не требуя серьезной реконфигурации?

Ответ: Наш туннельный пастеризатор оснащен регулируемыми направляющими и модульным расстоянием между распылительными стержнями, что позволяет использовать контейнеры различной высоты (50–350 мм) и диаметров (30–150 мм). По материальным различиям:

· Стеклянные бутылки – мы уменьшаем давление распыления и расширяем зоны предварительного нагрева, чтобы предотвратить термический шок.

· ПЭТ-бутылки – мы ограничиваем температуру воды ниже 85°C, чтобы избежать деформации бутылок, и используем более низкое давление распыления.

· Баллоны – мы увеличиваем давление распыления и используем более высокие скорости потока, чтобы обеспечить проникновение тепла.

· Пакеты – добавляем опорную платформу и уменьшаем скорость конвейера, чтобы предотвратить смещение.

Переключение между семействами контейнеров занимает примерно 30–45 минут и осуществляется с помощью системы рецептов HMI. Для частой смены формата мы предлагаем дополнительные быстросъемные пластины с соплами и зажимы направляющих, которые сокращают время замены до 20 минут.

Вопрос 2: Каков типичный срок окупаемости туннельного пастеризатора Wanying по сравнению с пастеризацией периодического действия?

Ответ: Для большинства производителей средней мощности (8 000–20 000 бутылок в смену) срок окупаемости составляет от 12 до 24 месяцев, что обусловлено четырьмя факторами:

· Экономия труда – в туннеле непрерывного действия требуется 1 оператор по сравнению с 3–4 операторами для пакетных систем.

· Снижение энергопотребления – противоточная рекуперация тепла экономит 18–22% на счетах за пар.

· Повышение выхода продукции – сокращение поломок, порчи и переделок позволяет сэкономить 2–5% объема производства.

· Эффективность использования пространства – наш туннель занимает примерно половину площади помещения периодической пастеризации с несколькими резервуарами.

На этапе составления предложения мы предоставляем персонализированный калькулятор рентабельности инвестиций, который использует ваши фактические производственные показатели и местные затраты на коммунальные услуги.

В3: На какое обучение и техническую поддержку мы можем рассчитывать после покупки?

О: Как прямой поставщик из нашей штаб-квартиры в Китае, мы предлагаем комплексный пакет поддержки:

· Монтаж и ввод в эксплуатацию на месте (3–5 дней) под руководством наших старших инженеров-технологов, включая полную проверку распределения тепла.

· Обучение операторов и специалистов по техническому обслуживанию (2 дня), охватывающее ежедневный запуск/останов, процедуры CIP, устранение распространенных аварийных сигналов и протоколы аварийной остановки.

· Удаленный мониторинг – мы оснащаем каждую машину шлюзом с поддержкой 4G, что позволяет нашей команде входить в систему (с вашего разрешения) для обновления программного обеспечения и диагностики.

· В комплект каждой машины входит комплект запасных частей, включающий запасные форсунки, уплотнения, датчики и приводные ремни на первые 12 месяцев.

· Ежегодный сервисный визит – наши инженеры могут проверять, калибровать и рекомендовать обновления по мере развития ваших производственных потребностей.

Все учебные материалы предоставляются на английском и китайском языках, а видеоруководства доступны через QR-коды на панелях машины.

7. Почему стоит выбрать Wanying в качестве партнера по пастеризации?

Вывод: прецизионная пастеризация для современной пищевой промышленности

Туннельный пастеризатор Wanying представляет собой больше, чем просто машину для термообработки — это система обеспечения процесса, которая обеспечивает безопасность, органолептическое качество и срок годности вашего продукта, одновременно оптимизируя ваши эксплуатационные расходы. Сочетая точный зональный контроль температуры, энергосберегающую рекуперацию тепла и надежную гигиеническую конструкцию, мы предлагаем решение для пастеризации, которое адаптируется к разнообразным потребностям производителей жидких пищевых продуктов.

Наше стремление к постоянному совершенствованию, основанное на полевых данных каждой установки, гарантирует, что каждое поколение наших туннельных пастеризаторов включает в себя последние достижения в области теплотехники и автоматизации. Независимо от того, работаете ли вы на ремесленном предприятии в одну смену или на промышленном объекте 24 часа в сутки, 7 дней в неделю, Wanying предоставит вам опыт, услуги и надежность, чтобы обеспечить безопасность вашей продукции и бесперебойную работу вашего производства.
