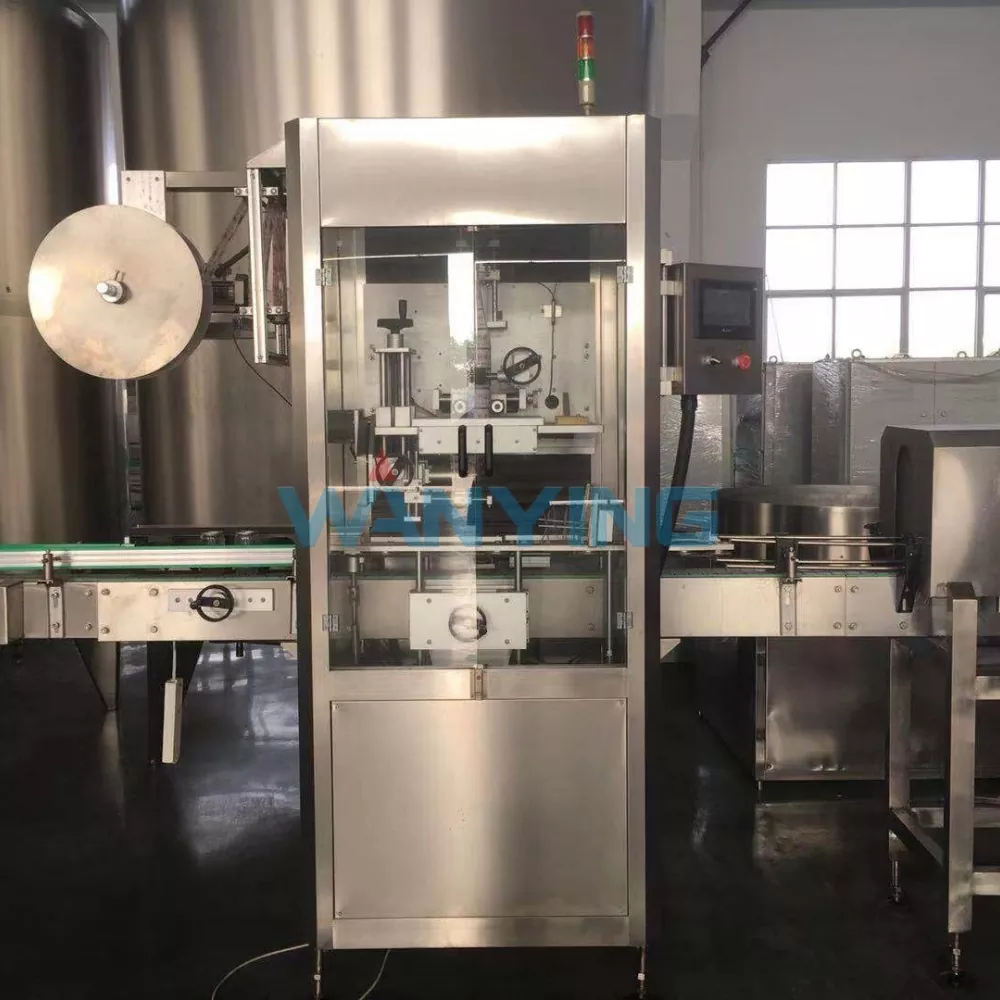

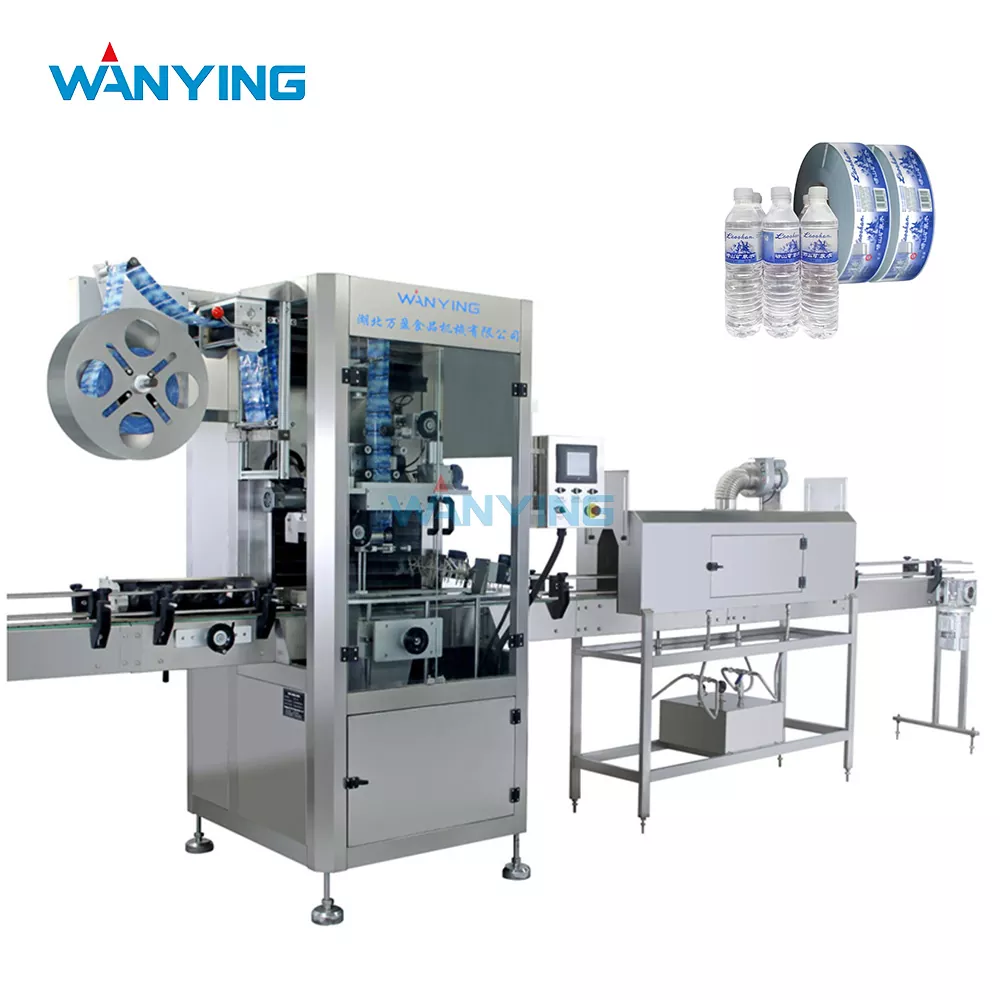

Этикетировочная машина для рукавов

Наша машина сочетает в себе прецизионную резку пленки, нанесение рукавов с приводом от оправки и термоусадочные туннели для доставки без складок и точно позиционированных этикеток со скоростью до 25 000 контейнеров в час, в зависимости от размера этикетки и формы контейнера. Этикетировочная машина для рукавов Wanying, предназначенная для требовательных условий на линиях по производству напитков, молочных продуктов, приправ и ферментированных продуктов, оснащена сервоприводом подачи пленки, автоматическим обнаружением сращивания и удобным сенсорным интерфейсом, который сохраняет до 100 рецептов этикеток для быстрой замены. Наша система, разработанная с использованием энергоэффективной термоусадочной конструкции, с циркуляцией горячего воздуха и регулируемыми схемами воздушного потока, обеспечивает постоянную усадку пленок различных типов и толщины, устраняя распространенные в отрасли проблемы, связанные с «собачьими ушками», складками или неполной усадкой вокруг контейнеров сложной формы.

Обзор продукта – универсальное украшение для любого контейнера

1. Что такое этикетировочная машина для рукавов?

Этикетировочная машина для рукавов наносит на контейнеры предварительно нарезанную или непрерывно подаваемую термоусадочную пленку. Пленка, обычно поставляемая в рулоне, разрезается по длине (соответствующей окружности контейнера плюс перекрытие), раскрывается с помощью системы оправок, надевается на контейнер, а затем проходит через тепловой туннель, где горячий воздух заставляет пленку плотно сжиматься до формы контейнера. В результате получается этикетка, охватывающая все тело на 360°, которая покрывает всю поверхность от горлышка до основания, обеспечивая максимальное пространство для брендинга, а при выдвижении на застежку - защиту от несанкционированного доступа. Система Wanying работает в двух основных режимах:

· Непрерывная работа с рулонной подачей – пленка вытягивается из рулона, разрезается и запечатывается для формирования рукавов на лету, что идеально подходит для высокоскоростных линий, требующих бесшовного нанесения этикеток.

· Операция предварительной нарезки рукавов – предварительно сформированные рукава загружаются в магазин и подаются индивидуально, что подходит для небольших производственных партий или контейнеров неправильной формы, требующих ручного контроля качества рукавов.

Оба режима используют одну и ту же надежную архитектуру применения и термоусадочного туннеля, что обеспечивает согласованность независимо от формата конверта.

2 Почему стоит выбрать этикетировочную машину Wanying?

3 Технические характеристики (модель с рулонной подачей – стандартная конфигурация)

Проектирование для реальных производственных потребностей – подход «убывающий»

1. Решение постоянных проблем при маркировке рукавов

Этикетирование на рукавах, несмотря на свои декоративные преимущества, исторически сопровождалось операционными разочарованиями. За годы установки оборудования на предприятиях по производству продуктов питания и напитков мы систематически разрабатывали решения для каждой из этих проблем.

Проблема 1: смещение и перекос пленки во время нанесения.

Когда пленка вытягивается из рулона, статическое электричество, колебания натяжения и смещение направляющего ролика могут привести к перекручиванию рукавов еще до того, как они достигнут контейнера. Наше решение: прецизионная система контроля натяжения танцора, которая поддерживает натяжение пленки в пределах ±3 г, в сочетании с антистатическими ионизирующими стержнями в трех точках вдоль пути пленки. В результате рукава прикрепляются к основанию контейнера идеально под прямым углом, что исключает наличие угловых этикеток, которые выглядят непрофессионально.

Проблема 2: Неравномерная усадка, вызывающая появление морщин или неполное покрытие.

Различные пленочные материалы имеют разные коэффициенты усадки: ПЭТГ дает усадку преимущественно в направлении по окружности, тогда как ПВХ дает усадку как по окружности, так и в продольном направлении. Наш термоусадочный туннель имеет сегментированные зоны горячего воздуха (обычно 3–5 зон) с независимым контролем температуры и воздушного потока. Мы также предлагаем регулируемые воздушные сопла, которые можно устанавливать под углом, соответствующим форме контейнера. Например, квадратным бутылкам для правильной усадки требуется концентрация воздуха по углам; Наш набор сопел можно перенастроить за считанные минуты, чтобы соответствующим образом направить поток воздуха.

Проблема 3: «Собачьи уши» (заостренные выступы пленки по углам контейнера)

Когда термоусадочная пленка достигает угла, она может дать чрезмерную усадку и образовать острые точки. Наше решение: станция послеусадочной разглаживания, в которой используются мягкие прижимные ролики, которые сглаживают любые возникающие углы до того, как пленка остынет, создавая аккуратно обрезанный вид.

Проблема 4: Время простоя при перенастройке

Изменение размеров этикеток или форматов контейнеров часто требовало ручной механической регулировки. Наши ножницы с сервоприводом и быстроразъемные зажимы направляющих позволяют выполнять переналадку за 8–12 минут, при этом система рецептов автоматически сбрасывает длину резки, скорость конвейера и температуру туннеля.

2 Экспертиза материалов – подбор пленки к продукту и окружающей среде

Не все термоусадочные пленки одинаковы. Ванинь предоставляет подробные рекомендации по выбору пленки в зависимости от вашего продукта и условий эксплуатации:

Мы рекомендуем использовать PETG или OPS для этикеток, контактирующих с пищевыми продуктами (например, бутылки для питьевого йогурта, соевого соуса), и ПВХ для этикеток, не контактирующих с пищевыми продуктами, или там, где стоимость является основным фактором. PLA становится популярным выбором для брендов, стремящихся к безотходному производству; мы проверили настройки обработки PLA на наших машинах и можем поделиться ими с клиентами.

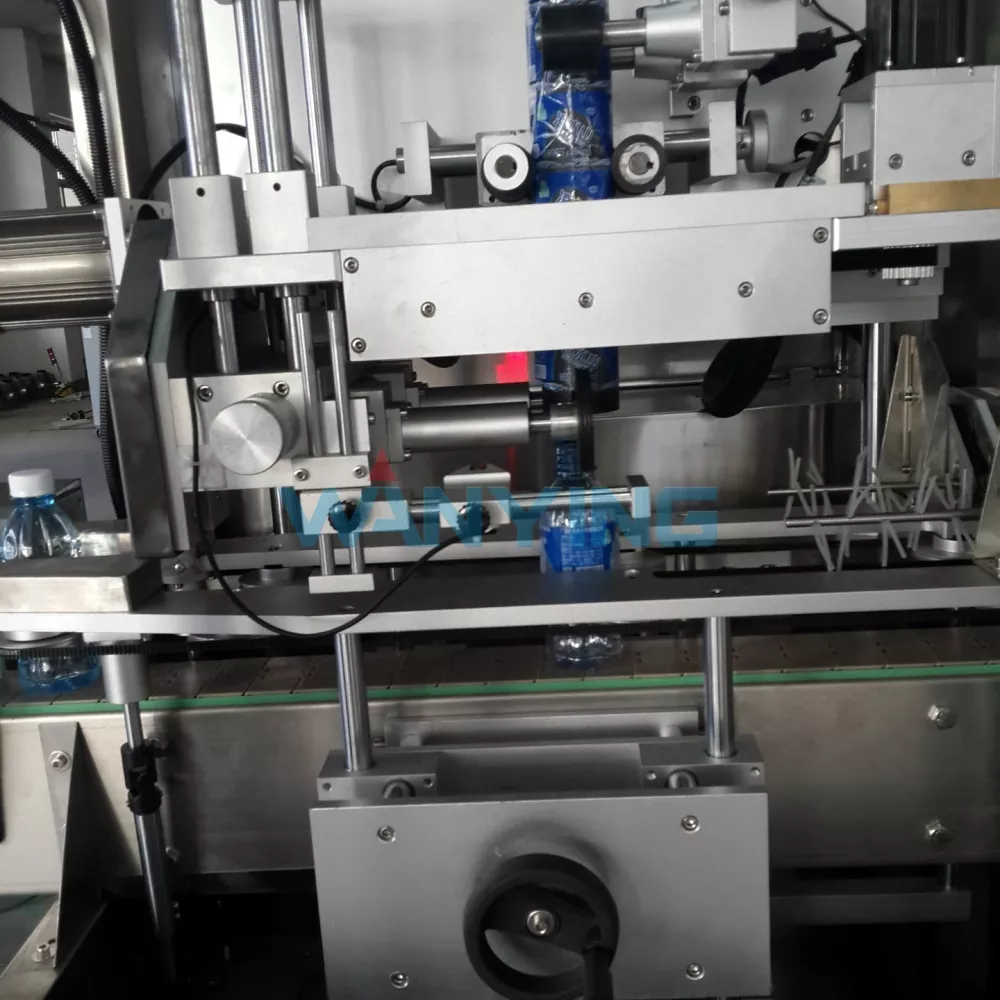

3 Прецизионное обращение с пленкой – оправка для нанесения

Оправка в сборе является определяющим компонентом этикетировочной машины для рукавов. В нашем дизайне используются:

· Нержавеющая сталь с твердым хромированием – снижает трение и износ, обеспечивая плавное раскрытие пленки.

· Регулируемый диаметр оправки – подходит для контейнеров разных размеров путем замены головок оправки менее чем за 5 минут.

· Открытие пленки с помощью воздуха – легкий поток воздуха расширяет пленку после разрезания, позволяя ей скользить по контейнеру, не цепляясь и не разрываясь.

Мы также включили систему обнаружения направляющих пленки, которая отслеживает отслеживание пленки и немедленно предупреждает операторов, если пленка смещается от центра, предотвращая неправильную обрезку и ненужную трату гильз.

4. Термоусадочный туннель – наука о равномерном распределении тепла

Термоусадочный туннель часто является узким местом в обеспечении качества маркировки рукавов. Особенности конструкции наших туннелей: Проектирование воздушного потока:

· Горячий воздух рециркулирует через два независимых контура (верхний и нижний) с регулируемой скоростью сопла.

· Скорость воздуха можно установить независимо от 2–15 м/с, что позволяет точно настроить легкие и тяжелые контейнеры.

· Для высоких контейнеров мы добавляем боковые сопла, чтобы обеспечить равномерную усадку от горлышка к основанию.

Эффективность нагрева:

· Изолированные стены туннеля (керамическая вата толщиной 100 мм) для снижения внешних теплопотерь.

· Противоточная рециркуляция воздуха, которая предварительно нагревает входящий воздух, экономя энергию.

· Функция быстрого охлаждения – когда производство останавливается, туннель можно остановить и охладить до 50°C менее чем за 15 минут для обеспечения доступа для технического обслуживания.

Контроль температуры:

· Каждая зона имеет свой собственный ПИД-регулятор, поддерживающий ±1,5°C от заданного значения.

· Цифровое отображение температур всех зон на HMI с историческими журналами для проверки качества.

Интеграция и совместимость линий

1 Интеграция разведки и добычи

· Синхронизируется с устройствами для разлива бутылок, разливочными машинами и укупорочным оборудованием посредством управления конвейером с согласованием скорости.

· Принимает контейнеры с любой ориентацией конвейера (одиночный, массовый поток или звездообразное колесо)

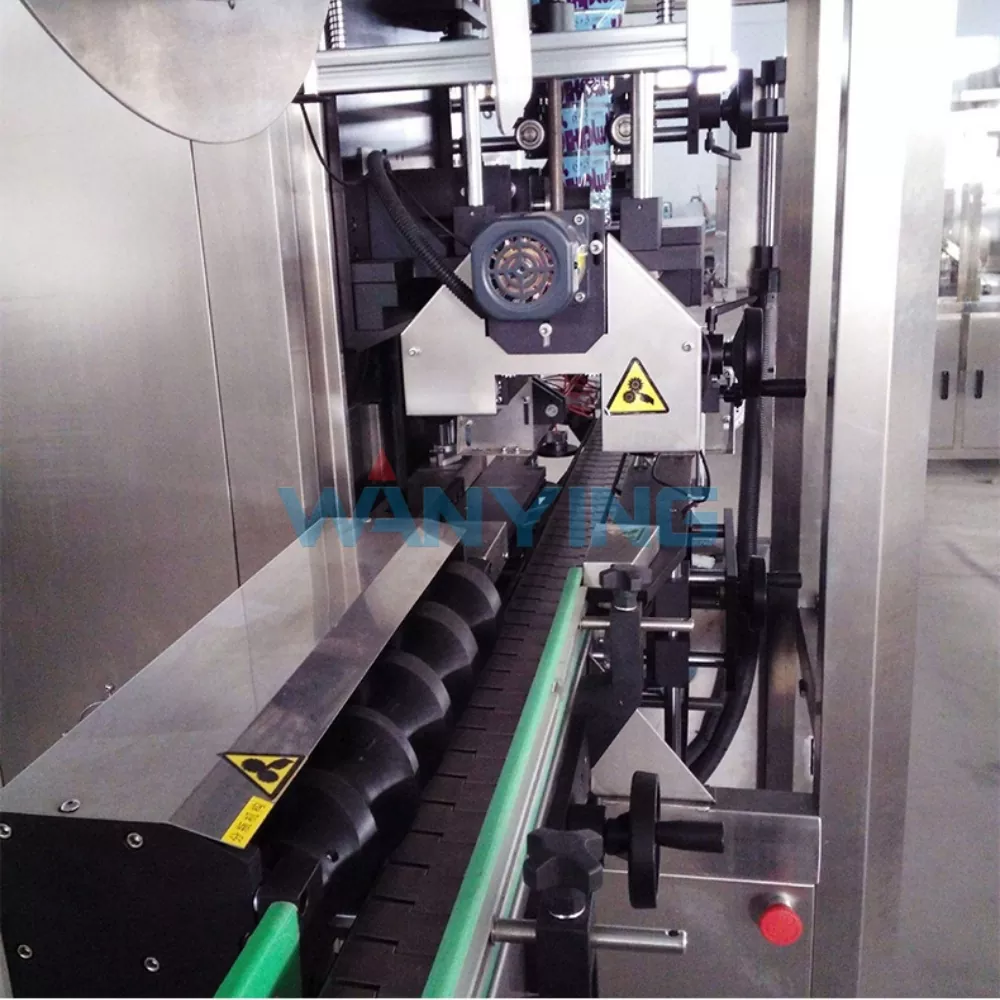

· Дополнительный механизм разделения контейнеров обеспечивает постоянный зазор между контейнерами для точного нанесения рукавов.

2 Нисходящая интеграция

· Выгружает маркированные контейнеры непосредственно на станции контроля, струйные принтеры или упаковщики в коробки.

· Охлаждающий конвейер после термоусадочного туннеля позволяет контейнерам вернуться к температуре окружающей среды перед погрузкой в ​​работу.

· Дополнительная камера проверки этикеток обнаруживает отсутствующие, смещенные или смятые этикетки и запускает механизм отбраковки.

3 Отчетность и отслеживаемость

· Производственная отчетность включает в себя общее количество маркированных контейнеров, расход пленки (м²), количество бракованных изделий и эффективность линии.

· Экспорт данных через CSV с возможностью подключения OPC-UA для интеграции с общезаводскими системами SCADA.

· Журналы изменений рецептов отслеживают, кто и когда внес изменения, поддерживают требования GMP и аудита.

Реальная производительность – практические примеры маркировки рукавов

Пример 1. Компания по розливу соков премиум-класса в провинции Цзянси

Производителю фруктовых соков холодного отжима в стеклянных бутылках уникальной формы (с закругленными плечами и конусообразным дном) требовалась система этикетирования рукавов, которая могла бы наносить этикетки по всему телу последовательно, без складок. Нецилиндрическая форма бутылки привела к тому, что предыдущие попытки маркировки потерпели неудачу: чувствительные к давлению этикетки не соответствовали требованиям, а этикетки с рулонной подачей не выдерживали кривизны. Ненадежное решение:

· 6-позиционная этикетировочная машина с рулонной подачей и термоусадочным туннелем для конкретного контура

· Оправка разработана специально с учетом максимального диаметра бутылки; длина обрезки пленки оптимизирована для окружности 360°

· Термоусадочный туннель с более высокой скоростью сопла по бокам (где бутылка шире) и более низкой скоростью в области горлышка (чтобы избежать искажения этикетки вокруг крышки).

Результаты (10-месячное отслеживание):

· Процент успешных заявок на этикетку: 99,7% (отказы только из-за дефектов пленки; отказов, связанных с применением, нет)

· Качество усадки: этикетки без складок на 100% случайно выбранных единиц продукции.

· Скорость линии: 18 000 бутылок/час (по сравнению с ручным нанесением рукавов, которое они использовали ранее, с производительностью 2 500 бутылок/час).

· Отзывы потребителей: бренд сообщил о повышении внимания к полкам на 22% (согласно исследованиям слежения за взглядом в магазине), что связано с покрытием всего тела.

· Окупаемость инвестиций достигнута за 8 месяцев благодаря экономии труда и более высоким ценам, обеспечиваемым высококачественной маркировкой.

Пример 2 – Производитель молочных йогуртовых напитков в провинции Хэбэй

Производитель упаковывает питьевой йогурт в квадратные ПЭТ-бутылки емкостью 200 мл, форма которых включает широкое дно и узкое горлышко. Им потребовались рукава с защитой от несанкционированного доступа, которые закрывают крышку и горлышко бутылки одной деталью, а также обеспечивают прозрачное окошко для кода партии. Предыдущий опыт работы с этикетировочной машиной начального уровня приводил к частым «собачьим ушам» на углах бутылок и непостоянному разрыву тамперной ленты. Недостойное решение:

· Этикетировочная машина с рулонной подачей и выравнивающими роликами после усадки для устранения угловых точек.

· Термоусадочный туннель был модифицирован с помощью воздушных сопел, ориентированных на отдельные углы, направляющих концентрированный поток воздуха к четырем углам, обеспечивая равномерную усадку.

· Датчик присутствия этикетки до и после термоусадочного туннеля для проверки целостности тамперной ленты

Измеримые улучшения:

· Количество жалоб на «собачьи уши» со стороны отдела качества снижено с 8,5% до 0,2% от объема производства.

· Устойчивость к разрыву тамперной ленты: проверено на 500 случайных образцах в неделю, все разорвались ровно по линии перфорации.

· Скорость линии увеличилась с 10 000 до 22 000 единиц/час после интеграции этикетировочной машины с существующим наполнителем.

· Производитель получил награду местной пищевой промышленности за упаковку за «чистый и профессиональный вид» — это первое такое признание.

· Ежегодная экономия средств: 260 000 йен за счет сокращения отходов пленки и меньшего количества бракованных партий.

Пример 3 – Производитель соевого соуса и приправ в провинции Фуцзянь

Этот клиент разливает соевый соус, устричный соус и уксус в бутылки разных размеров (250 мл, 500 мл и 1 л) разной формы: круглые для соевого соуса, квадратные для устричного соуса и овальные для уксуса. Они передали маркировку рукавов контрактному упаковщику из-за отсутствия собственных возможностей, но это увеличило транспортные расходы и ограничило их возможность запускать небольшие рекламные партии. Недоразумительное решение:

· Этикетировочная машина для рукавов с рулонной подачей, быстросменной оправкой и системой направляющих

· Хранение рецептов для бутылок всех трех форм и размеров, каждая из которых имеет определенную длину нарезки, скорость конвейера и температурный профиль туннеля.

· Для рекламных партий установлен дополнительный магазин с предварительно нарезанными обложками (где обложки были предварительно напечатаны в небольших количествах)

Результаты через год:

· Внутренняя маркировка позволила отказаться от платы за упаковку в размере 120 000 иен в год.

· Время выполнения рекламной партии сокращено с 3 недель до 2 дней (от печати этикетки до готовой продукции)

· Время переключения между тремя типами бутылок: в среднем 10 минут (по сравнению с 45 минутами на предыдущей пробной машине)

· Снижение отходов этикеток с 4,2% до 1,8% благодаря автоматическому обнаружению сращивания.

· Теперь производитель имеет возможность запускать тестовые выпуски новых продуктов на рынок (1000–2000 бутылок) без высоких затрат на установку внешнего упаковщика.

Пример 4. Производитель ферментированного творога (тофу) в провинции Хунань

Ферментированный творог продается в стеклянных банках керамического типа с неровной текстурой поверхности. Традиционные бумажные этикетки, которые они использовали на протяжении десятилетий, отслаивались из-за влаги, содержащейся в рассоле, что ухудшало товарный вид в розничной торговле. Рассматривалась возможность маркировки рукавов, но предыдущие попытки не увенчались успехом — пленка не давала усадку равномерно по текстурированной поверхности, оставляя воздушные карманы и морщинистый вид. Неудачное решение:

· Тепловой туннель был оснащен увеличенным временем выдержки (более низкой скоростью конвейера), что позволяет пленке «ползти» по текстурированной поверхности.

· Использована более тонкая пленка PETG (38 мкм) с более высоким коэффициентом усадки, которая лучше прилегает к неровным поверхностям.

· Добавлена ​​станция вторичной полировки (валки с мягкой щеткой) после термоусадочного туннеля для прижатия пленки к текстуре и устранения воздушных карманов.

Результаты:

· Прилегание этикетки: непрерывное покрытие термоусадочной пленкой по всей поверхности банки, отсутствие отслоений и пузырей после 6 месяцев испытаний на хранении.

· Новые рукавные этикетки позволяют осуществлять полноцветную печать (в отличие от простых двухцветных бумажных этикеток), что позволяет бренду продемонстрировать свой традиционный дизайн с современной привлекательностью.

· Производитель увеличил розничную цену на 8% (без снижения объема продаж) за счет премиального внешнего вида, что напрямую связано с обновлением упаковки.

· Жалобы клиентов на качество этикеток сократились в среднем с 12 в месяц до 0 за последние 5 месяцев.

· Успех побудил производителя рассмотреть возможность использования оболочки для других своих продуктовых линеек (ферментированная паста чили и маринованные овощи).

Обслуживание и долговечность

1 Контрольный список регулярного технического обслуживания

2 Поддержка запасных частей

Как поставщик, который ценит время безотказной работы, Ванинь утверждает:

· Региональный склад запасных частей для всех стандартных компонентов (режущие ножи, нагревательные ленты, сенсорные модули, конвейерные ленты).

· Консигнационный склад для ключевых клиентов (мы храним важные детали на вашем объекте, счета выставляются только по мере использования)

· Круглосуточная экстренная доставка запчастей, которые невозможно приобрести на месте

Часто задаваемые вопросы (FAQ)

Вопрос 1: С какими типами контейнеров может работать этикетировочная машина Wanying, и нужны ли мне разные машины для круглых и квадратных бутылок?

О: Наша машина спроектирована с учетом максимальной универсальности геометрии контейнера. Он обрабатывает:

· Круглые контейнеры – стандартная производительность, максимальная скорость

· Квадратные и прямоугольные – требуют несколько разного распределения воздуха в термотоннеле, что мы обеспечиваем, регулируя углы сопел и скорость потока (предварительно задается в рецепте).

· Овальные и конические – с настройками открытия пленки, специфичными для оправки, и более длительным временем выдержки в туннеле

· Очень маленькие контейнеры (диаметр 30 мм, например, бутылки для проб) – мы устанавливаем мини-оправку и регулируем направляющие конвейера для обеспечения устойчивости контейнера.

· Большие контейнеры (диаметром до 150 мм, высотой 350 мм) – наша стандартная конфигурация.

Вам не нужны отдельные машины для разных форм. Одна и та же установка может обрабатывать круглые бутылки, квадратные коробки и овальные банки с соответствующими настройками рецепта и, в некоторых случаях, с простой заменой оправки (при смещении диаметра более 50 мм). Для клиентов, ежедневно использующих контейнеры совершенно разных размеров, мы предлагаем вариант револьверной головки с двумя оправками, который позволяет устанавливать оправки двух размеров; переключение между ними занимает менее 3 минут.

Вопрос 2: Каков типичный процент отходов пленки и как мы можем его уменьшить?

Ответ: Отходы пленки при маркировке рукавов поступают из трех источников: отходы установки (во время замены), отходы сращивания (при соединении новых рулонов) и бракованные отходы (обнаружены дефектные рукава). Наш типичный клиент достигает общего использования пленки на уровне 94–97%. Отходы при настройке – при изменении размеров этикетки или материала первые 5–10 рукавов могут оказаться не по размеру, поскольку система стабилизируется. Наша память рецептов сводит это к минимуму; с резаками с сервоприводом для стабилизации требуется всего 2–3 рукава, а не 20–30, как в старых пневматических системах. Отходы при сращивании – смена рулонов без автоматического сварочного аппарата требует остановки машины и ручной подачи новой пленки, теряя 1–2 метра пленки за смену рулона. Наша дополнительная система нулевого сращивания (гирляндный аккумулятор) позволяет соединять новые рулоны во время работы машины, полностью устраняя эти отходы. Отбраковка отходов: наша система визуального контроля отбраковывает рукава, которые неправильно обрезаны или неправильно приклеены. Поскольку в любом случае они неприемлемы для конечного продукта, мы рекомендуем рассматривать их как затраты на обеспечение качества, а не как потери. Чтобы свести к минимуму общий расход пленки, мы также предлагаем:

· Заказ рулонов пленки большей длины (меньше стыков за смену)

· Использование более тонких пленок (до 30 мкм), если это позволяет защита продукта.

· Регулярная очистка роликов пленки для предотвращения статического липкости пленки, которая может привести к двойному захвату.

Вопрос 3: Как термоусадочный туннель влияет на качество продукции, особенно на продукцию, чувствительную к температуре?

Ответ: Мы понимаем, что многие продукты с маркировкой в ​​виде рукава чувствительны к теплу: йогуртовые культуры, соки холодного отжима, ферментированные продукты и некоторые молочные продукты могут разлагаться при воздействии повышенных температур в течение длительного времени. Термоусадочный туннель Ванинь спроектирован с использованием трех стратегий, позволяющих минимизировать тепловое воздействие на сам продукт:

· Минимально возможная длина туннеля – мы используем горячий воздух с высокой скоростью (до 15 м/с) для быстрой передачи тепла пленке, что позволяет сделать туннель короче, чем у традиционных конструкций. Типичное время пребывания в нашем туннеле составляет 3–6 секунд по сравнению с 8–12 секундами в старых системах.

· Локальный нагрев – горячий воздух направляется преимущественно на поверхность пленки, а не на продукт. Во время прохождения температура корпуса контейнера обычно повышается всего на 3–5°C, даже если температура воздуха в туннеле составляет 180°C.

· Активное охлаждение – в нашей дополнительной зоне посттуннельного охлаждения используются струи окружающего воздуха, которые снижают температуру поверхности этикетки до уровня ниже 40°C в течение 2 секунд после выхода, предотвращая дальнейшую передачу тепла продукту.

Для продуктов с экстремальной температурной чувствительностью (например, пробиотических напитков, требующих распространения в условиях холодовой цепи) мы рекомендуем использовать пленку PETG, которая дает усадку при более низких температурах (90–120°C) и позволяет нашему туннелю работать при пониженных температурах. Мы также предлагаем охлаждающий туннель только с воздушным охлаждением (без воды и охлаждения), который использует окружающий воздух с высокой скоростью для охлаждения этикетки и контейнера до того, как они достигнут последующего оборудования. Ни один клиент не сообщил об ухудшении качества продукции из-за использования нашего термоусадочного туннеля в более чем 80 установках в категориях, чувствительных к температуре.

7. Почему Wanying выделяется среди технологий этикетирования рукавов

8. Заключение. Использование рукавов как инвестиция в создание бренда и оптимизацию процессов.

Этикетировочная машина Wanying меняет подход производителей продуктов питания и напитков к украшению контейнеров. Благодаря полноэкранной графике на 360° и функции защиты от несанкционированного доступа, рукава повышают присутствие вашего бренда на переполненных розничных полках. В то же время, наш инженерный подход к надежности, быстрой перенастройке и универсальности пленки гарантирует, что процесс этикетирования станет экономически эффективным компонентом вашей производственной линии с минимальными трениями, а не узким местом. Мы видели, как клиенты достигают значительной рентабельности инвестиций за счет экономии труда, сокращения отходов пленки и премиальных цен, которые повышают качество упаковки. Более того, возможность запускать рекламные и тестовые рыночные партии без зависимости от внешней упаковки дает вам возможность реагировать на рыночные тенденции быстрее, чем конкуренты, которые передают свою маркировку на аутсорсинг. Обладая многолетним опытом интеграции линий продуктов питания и напитков, приверженностью энергоэффективному дизайну и глобальным подходом к обслуживанию, компания Wanying предлагает решение для этикетирования рукавов, рассчитанное на длительную работу и созданное для ваших конкретных потребностей.
